WNS燃气热水锅炉(卧式),燃气热水锅炉

分类:产品中心/ 发布时间:2014-11-20 15:14:12/ 浏览次数:0

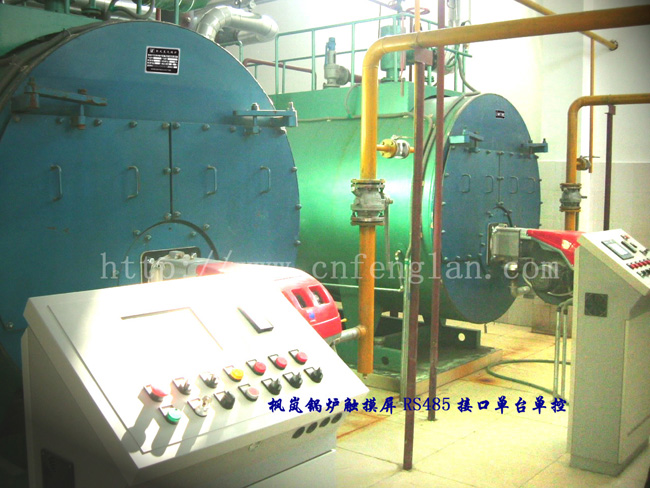

WNS卧式三回程燃气热水触摸屏 控制

WNS卧式三回程燃气热水触摸屏 控制

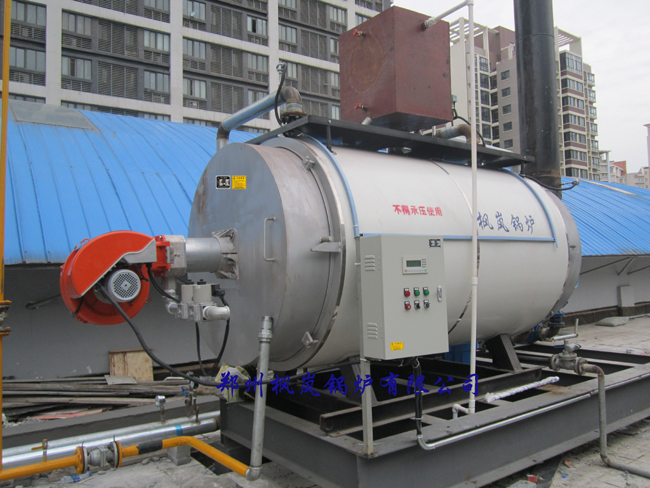

WNS燃气承压热水锅炉

WNS燃气承压热水锅炉

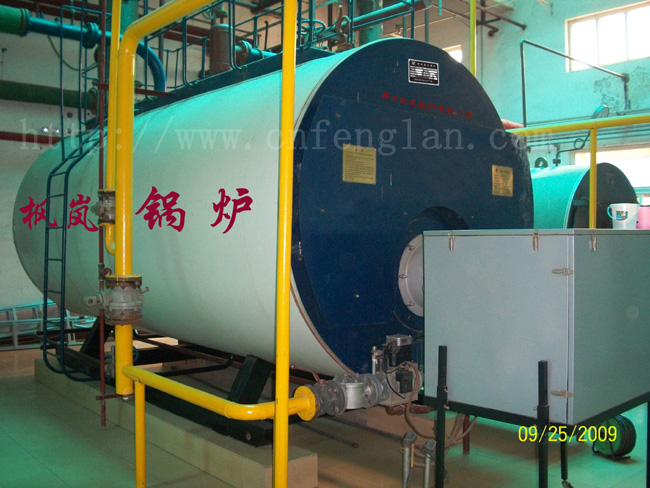

燃气常压热水锅炉比例式调节液晶屏显示

燃气常压热水锅炉比例式调节液晶屏显示

燃气锅炉比例式调节液晶屏显示

燃气锅炉比例式调节液晶屏显示

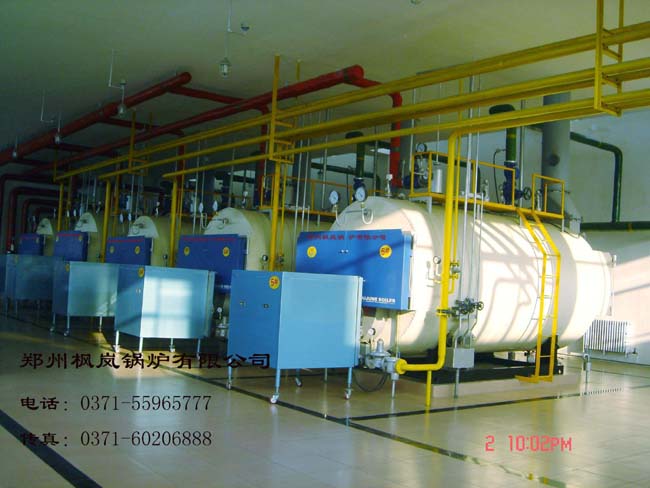

燃气热水锅炉供热中心(承压系统)

燃气热水锅炉供热中心(承压系统)

热水锅炉技术参数及其燃料消耗与供暖面积(水泵配比)

热水锅炉技术参数及其燃料消耗与供暖面积(水泵配比)

1、设计标准

1)IEC1131-3 国际可编程控制组态语言标准

2)EIA RS-232-C 国际串行通讯标准

3)ISO DIS 11898 国际现场总线标准

4)GB2423.10 电工电子产品基本环境试验规程

5)GB4728.1~13 电气图用图形符号

6)GB4943 信息技术设备的安全

7)GB5094 电气技术中的项目代号

9)GB6833 电子测量仪器电磁兼容性试验方案

10)GB6988.1~7 电气制图

11)J207.1-10148.4 设计文件管理制度

12)SJ1508 设计文件的分类编号

13)SJ/T10148.1-4 电气简图的编制方法

14)SJ/T10320 工艺文件的格式

15)ANST  NFPA 70 国家电气规程

16)ISA IPTS 68 热电偶换算表

17)SAMA PMS 22.1 仪器和控制系统功能图表示法

18)ANST NEMA ICS4 工业控制设备和系统的端子排

19)GB4942.2 计量单位国家标准

20)GBJ93-86 工业自动化仪表工程施工及验收规范

21)《热水、蒸汽锅炉安全技术监察规程》(劳锅字[1997]74号);

22)《锅炉房安全管理规则》(劳锅字[1988]74号);

23)《电气装置安装工程电气照明装置施工及验收规范》-GB50259-96;

24)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》-GB50171-92;

25)《工业锅炉热工试验规范》-GB10180-88;

26)《电气装置安装工程接地装置施工及验收规范》-GB50169-92;


2、系统设计原则

1)可靠性

锅炉控制系统的工作环境比较恶劣,一旦系统运行出现故障或者影响产品质量或者造成恶性事故,因此,将可靠性放在设计工作的首位。系统的可靠性从硬件和软件两个方面保证。

2)在硬件方面采取以下措施:

n        标准化

设计及其实施将按照招标文件有关标准进行,我们所选用的系统设备、产品和软件符合工业标准或主流模式。

n        先进性

工程的整体方案将保证具有明显的先进特征。考虑到电子信息技术的迅速发展,本设计在技术上将适度超前,所采用的设备,产品和软件不仅成熟而且能代表当今世界的技术水平。

n        实用性

设计将以用户需求分析着手,并以得到用户认可的需求为目标来开展工作,保证满足目前及将来的各种需要。

n        合理性和经济性

在保证先进性的同时,以提高工作效率,节省人力和各种资源为目标进行工程设计,充分考虑系统的实用和效益,争取获得最大的投资回报率。

n        安全性和可靠性

安全和可靠是对动力能源的基本要求,是本集成管理系统工程设计所追求的主要目标。

n        方便性和舒适性

锅炉控制系统在使用和操作上将是十分方便和舒适的,将为启动锅炉PLC控制系统的拥有者、管理者及其客户提供最有效的信息服务,提供高效、舒适、便利和安全的工作环境。

系统构成

1.系统简介

系统具备联机、脱机运行模式。该系统软件不仅能实现锅炉的手/自动控制、工况监控、历史数据记录、实时趋势等一般的监控要求,并且增加数据检测、故障报警、故障处理等功能,使之具有丰富的人工智能,最大限度的保证了锅炉的安全可靠运行。

2.模块化分层结构

控制系统严格按照工业控制标准和锅炉安全要求原则设计。软硬件采用面向对象的模块化设计,安全可靠。层次设计,共三层:

● 一层----现场传感器及执行器

锅炉压力、炉膛压力、烟道温度、流量等一次仪表采用现场元件。

● 二层----现场锅炉控制柜

锅炉现场控制柜直接控制各锅炉的运行。对上接收上位机指令,对下采集数据,系统单元之间相互联系,又都具有相对的独立性。下位机(PLC控制柜)可以脱开上位机(工控机),进行独立操作运行,同时也可在联机状态下通过上位机进行操作监控。

● 三层----中心控制柜

完成系统的整体管理及监控,是系统的核心。对外与工作人员交互信息,对内完成监控及管理任务。按照“指令”和“数据”适时管理及控制锅炉运行。

中央控制台主要功能

系统软件,采用人机交互方式进行操作,丰富的软件功能,使整个系统具有人机界面良好,显示直观明了、操作简单、实用等特色,同时,中央控制台采用19吋显示器,显示效果逼真,可同时显示多种参数。

1、中心控制柜是系统的指挥中心,通过总线对下连接锅炉控制器,对锅炉机组适时监控:实现故障报警、数据监测、历史数据记录、自动生成报表以及数据打印等功能。

2、智能调节锅炉运行:自动记录分析设备的累计工作时间及各锅炉的适时状态,通过对有关参数的分析,以提高锅炉的运行效率。

更详细资料联系枫岚资料室
